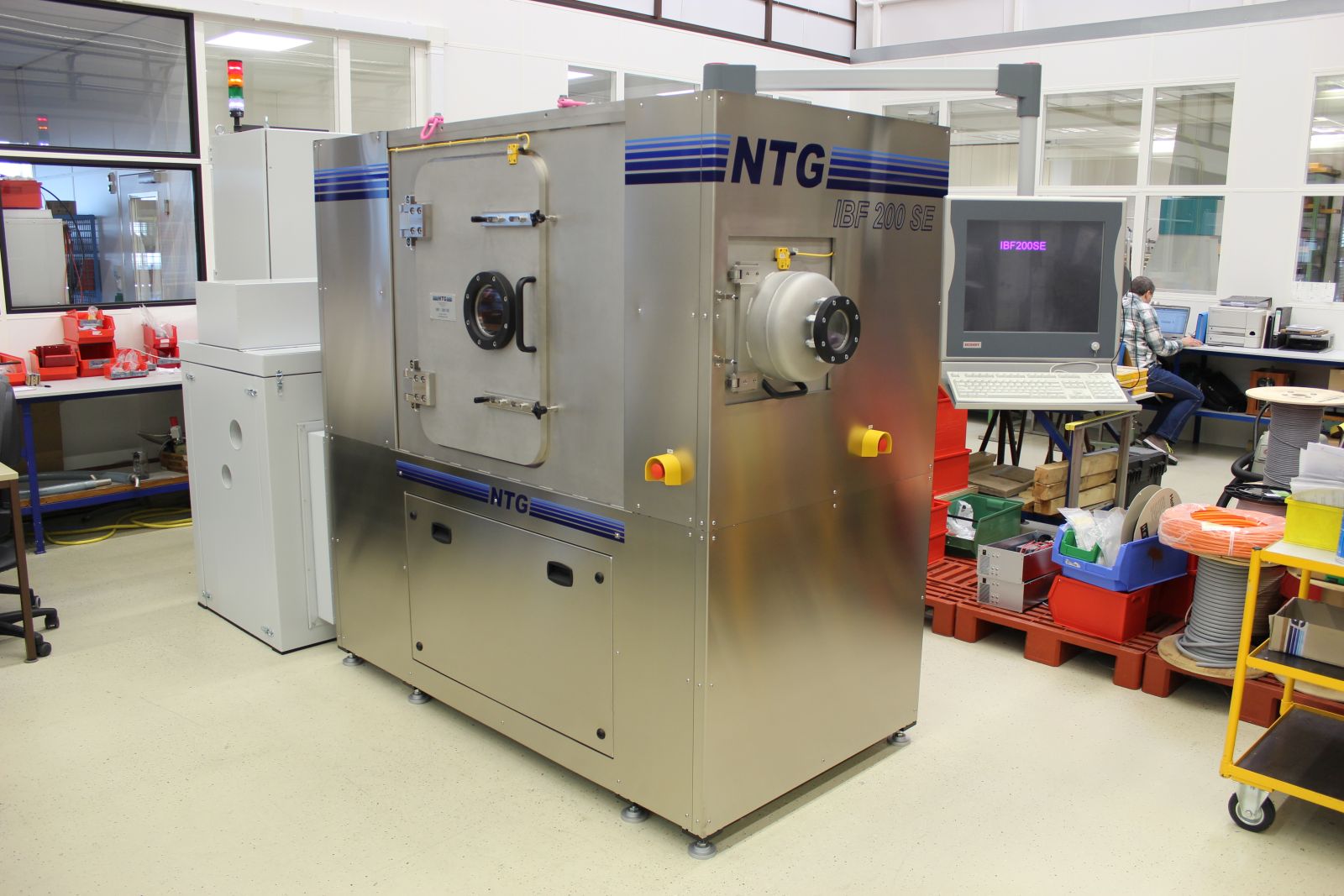

离子束抛光机

  • IBF 200
IBF 200

IBF 200

 设备型号

 IBF 5

IBF 100

IBF 200

IBF 300/450/500

IBF 700

 加工范围

<1-5mm

 5-70mm

5- 200mm

5-500mm

70-700mm

 工件厚度

 7mm

 45mm

 100mm

125mm

200mm

 工件重量

Max.750

Max.750g

Max.10Kg

Max.40Kg

Max.100Kg

 接触角

Max. 63°

 加工面形

凸面,凹面,平面,球面,非球面,自由曲面

 加载过渡舱

加载时间<2分钟

提供加工过渡舱装置

 轴数

3轴(X,Y,Z)

3/5轴(X,Y,Z,A,B)

3/5轴(X,Y,Z,A,B)

3/5(X,Y,Z,A,B)

3/5(X,Y,Z,A,B)

 行程

X=75mm

Y=50mm

Z=25mm

X=300mm

Y=250mm

Z=150mm

A=+/-60°

B=+/-95°

X=400mm

Y=400mm

Z=400mm

A=+/-45°

B轴连续

X=500mm

Y=500mm

Z=150mm

A=+/-50°

B=+/-50°

X=700mm

Y=700mm

Z=400mm

A=+/-50°

B=+/-50°
